Precisione vs Tolleranza nella Odontoiatria Digitale: Navigare tra il Divario Analogico e Digitale

Il Cuore del Digitale: Algoritmi e Elaborazione Dati

Al centro dell'odontoiatria digitale si trova l'interazione sofisticata di algoritmi, software ed elaborazione dei dati, che trasforma dati digitali astratti in oggetti dentali tangibili. Questo processo inizia con l'acquisizione di misurazioni o scansioni precise della struttura dentale di un paziente. Queste misurazioni, rappresentate come una serie di coordinate nel piano cartesiano (X-Y-Z), formano il set di dati fondamentale.

Il ruolo cruciale degli algoritmi entra in gioco mentre interpretano questi dati grezzi. Algoritmi software sofisticati analizzano queste coordinate, traducendo efficacemente i valori numerici in un modello digitale completo. Questo modello è una rappresentazione dettagliata dell'anatomia dentale del paziente, costruita attraverso un processo chiamato generazione di mesh. Una mesh è una rete complessa di punti interconnessi (vertici) che formano superfici triangolari, che insieme creano un modello 3D della struttura dentale. Questa mesh non è solo un'immagine statica; è un blueprint dinamico che guida i successivi processi di produzione.

La vera magia accade quando questa mesh digitale viene trasformata in un oggetto fisico. Utilizzando tecnologie avanzate di fabbricazione come la stampa 3D o la fresatura CNC, il modello digitale prende vita. Il software guida queste macchine, istruzzionandole a replicare il modello mesh con estrema precisione, strato dopo strato o attraverso processi sottrattivi. L'accuratezza di questa trasformazione da digitale a fisico è fondamentale, poiché influisce direttamente sull'adattamento e sulla funzionalità del prodotto dentale finale.

In sostanza, l'algoritmo è l'artigiano digitale del mondo dentale moderno. La sua capacità di interpretare e trasformare i dati in oggetti fisici precisi è ciò che distingue l'odontoiatria digitale, offrendo un nuovo orizzonte di possibilità nella cura dentale e nelle protesi.

Precisione nelle Forme Geometriche vs Scansioni Dentali

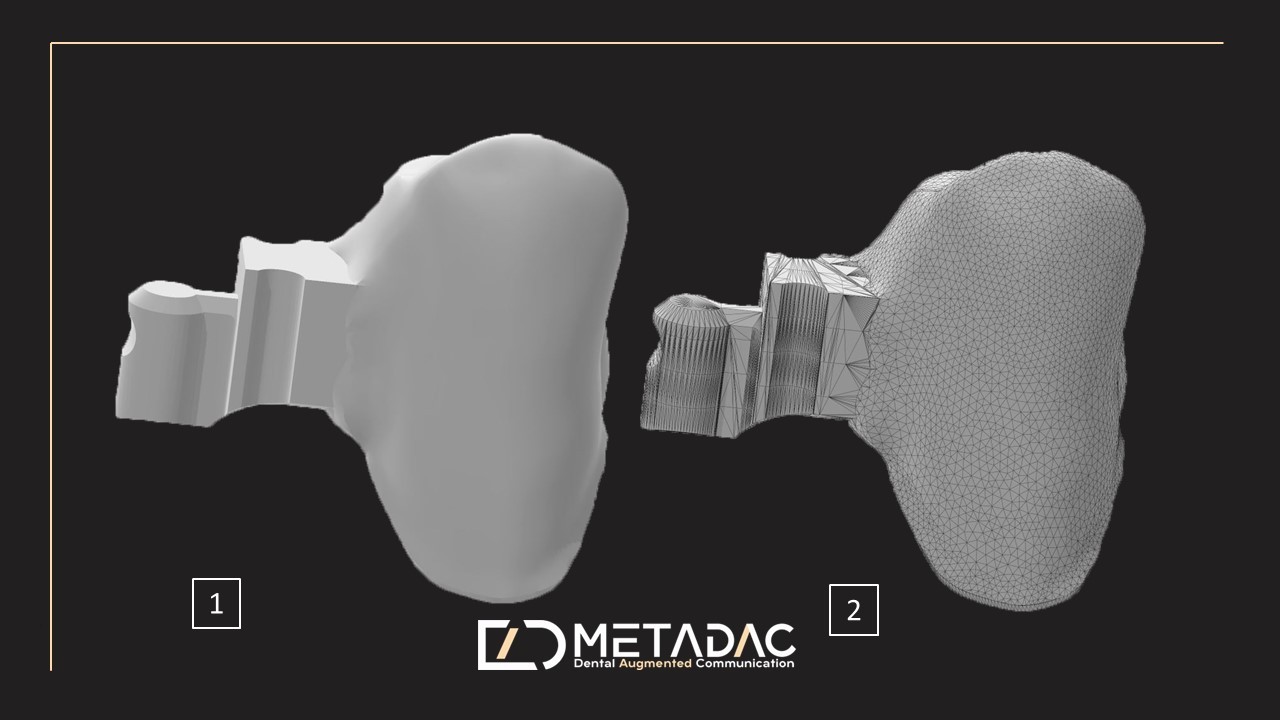

Il confronto tra forme geometriche e scansioni dentali in termini di livelli di tolleranza rivela differenze sorprendenti nel modo in cui la precisione viene raggiunta e mantenuta. Nelle forme geometriche, il concetto di 'vertice' e 'superficie' gioca un ruolo cruciale. Forme geometriche semplici, come cubi o sfere, hanno vertici e superfici ben definiti, consentendo livelli di tolleranza inferiori. Ciò significa che la deviazione dalle dimensioni previste può essere minimizzata, come si vede nelle Foto 1 e 2. La regolarità e la prevedibilità di queste forme consentono un processo di replicazione più diretto e preciso.

Al contrario, le scansioni dentali presentano una sfida unica a causa delle irregolarità anatomiche intrinseche della bocca umana. A differenza dell'uniformità delle forme geometriche, le strutture dentali sono complesse e variano significativamente da persona a persona. Questa complessità è evidente nei dati della nuvola di punti generati durante una scansione dentale, dove una moltitudine di punti (vertici) viene catturata per rappresentare i contorni e le superfici dei denti e delle gengive. I livelli di tolleranza nelle scansioni dentali, quindi, devono essere più adattabili per accogliere queste irregolarità.

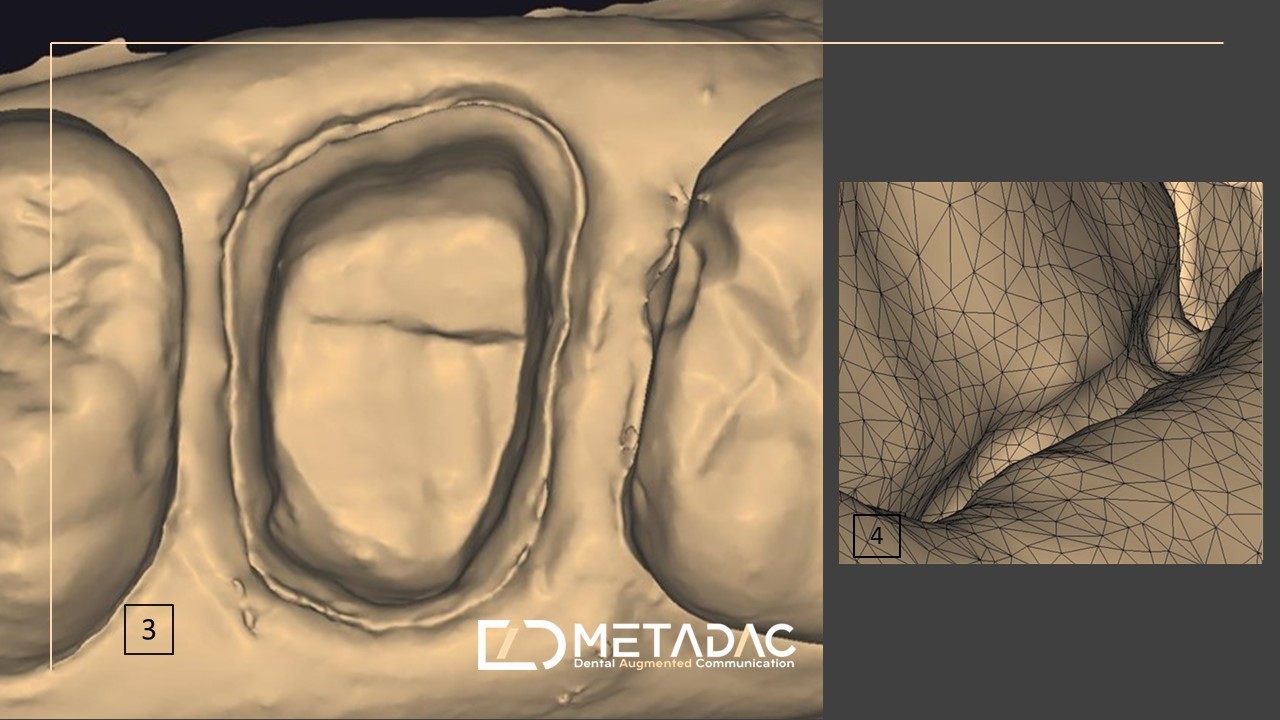

Le Foto 3 mostrano le rappresentazioni digitali iniziali di queste scansioni, dove le superfici appaiono ragionevolmente accurate a un livello macro. Tuttavia, a un'ispezione più ravvicinata, come nelle Foto 4, diventano evidenti piccole discrepanze. Queste discrepanze sono un risultato diretto della capacità dello scanner di interpretare la topografia variabile delle superfici dentali. In sostanza, mentre le forme geometriche consentono una tolleranza minima a causa della loro regolarità, le scansioni dentali richiedono un approccio sfumato alla tolleranza, bilanciando la necessità di precisione con la realtà della variabilità anatomica. Questa distinzione evidenzia la complessità e sofisticatezza richieste nell'odontoiatria digitale, dove la precisione deve essere adattata a ogni singola struttura dentale unica.

Il Ruolo della Tolleranza nel Design CAD

Nel dominio del Design Assistito da Computer (CAD) per la produzione dentale, l'incorporazione della tolleranza è un fattore critico che influisce significativamente sulla qualità e sull'adattamento del prodotto finale. La tolleranza nel design CAD si riferisce alla variazione consentita nelle dimensioni - un 'gap di tolleranza' - che garantisce che la parte prodotta funzioni correttamente all'interno dell'applicazione dentale prevista. Questo gap tiene conto delle minute discrepanze che potrebbero sorgere durante il processo di produzione, assicurando che il prodotto finale si allinei precisamente con il design digitale.

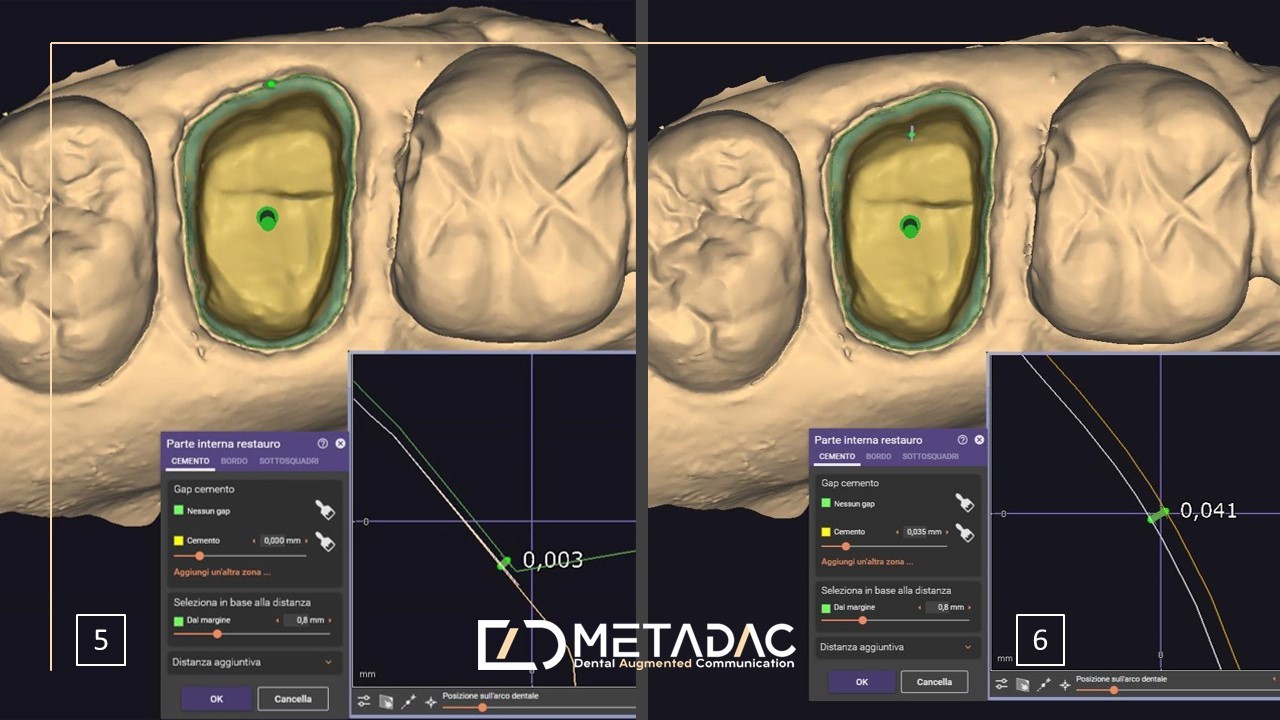

Nel CAD dentale, ogni micrometro conta. Un gap di tolleranza ben calibrato è essenziale per garantire che le protesi dentali, come corone o ponti, si adattino comodamente e accuratamente nella bocca di un paziente. Ad esempio, la Foto 5 illustra una sezione di un design CAD dove il valore di scarico del software è impostato a 0,00 mm. Tuttavia, a un'ispezione più ravvicinata e a una misurazione, il software applica automaticamente una tolleranza predefinita di 0,003 mm. Questa piccola ma significativa tolleranza tiene conto delle potenziali variazioni nel comportamento dei materiali e nella precisione delle macchine durante il processo di fabbricazione.

La Foto 6 ulteriore chiarisce questo concetto, mostrando un design con un valore di scarico software di 0,035 mm. Qui, la tolleranza applicata dal software porta il valore effettivo a 0,041 mm. Tali aggiustamenti, sebbene apparentemente minori, sono fondamentali per garantire che il pezzo dentale finito si adatti precisamente come previsto, senza essere troppo stretto o troppo largo.

L'importanza di calibrare accuratamente queste tolleranze non può essere sottovalutata. Tolleranze errate possono portare a dispositivi dentali male adattati, causando disagio o addirittura complicazioni cliniche per i pazienti. Pertanto, i tecnici dentali e i progettisti CAD devono possedere una profonda comprensione sia delle proprietà dei materiali con cui lavorano sia delle capacità delle loro attrezzature di produzione. Questa conoscenza consente loro di impostare tolleranze che trovano il giusto equilibrio tra adattamento stretto e fabbricabilità, garantendo i più elevati standard di qualità e soddisfazione del paziente.

In sintesi, la tolleranza nel design CAD è una fine arte che fonde precisione scientifica con applicazione pratica. Richiede un approccio meticoloso per garantire che il design digitale si traduca in un prodotto tangibile che soddisfi gli standard rigorosi della moderna cura dentale.

Processi CAM e Valori di Tolleranza

La Fabbricazione Assistita da Computer (CAM) nella tecnologia dentale è un processo intricato in cui avviene la traduzione dei design digitali in oggetti fisici. Questo processo si basa fortemente sul concetto di tolleranza di fabbricazione, un fattore critico che determina la precisione e la qualità del prodotto dentale finale. I sistemi CAM utilizzano file digitali, spesso nel formato STL, come progetti per fabbricare protesi dentali o componenti tramite metodi sottrattivi (fresatura) o additivi (stampa 3D).

La tolleranza di fabbricazione nel CAM è il grado di variazione consentito rispetto al design digitale durante la fase di produzione. Questa tolleranza è essenziale per compensare le minime incoerenze intrinseche in qualsiasi processo di fabbricazione, sia dovute a caratteristiche dei materiali sia alle limitazioni delle attrezzature di produzione. Ad esempio, riguardo a un'operazione di grinding grezzo, il primo passo nella rimozione del materiale, si applica una tolleranza di 0,05 mm. Questa fase iniziale prepara il materiale per lavori più dettagliati, consentendo la rimozione di materiale in eccesso lasciando spazio per ulteriori dettagli da aggiungere successivamente.

Il contrasto è con un'operazione di finitura, dove viene utilizzata una tolleranza molto più ristretta di 0,01 mm. Questa fase è cruciale per definire l'aspetto finale e il passaggio di adattamento del prodotto dentale, garantendo che corrisponda da vicino alle specifiche del design originale. La differenza nei valori di tolleranza tra le fasi di grinding grezzo e di finitura sottolinea l'importanza di regolare questi valori in base alla fase specifica del processo di produzione.

La distinzione tra file STL meccanici e file dentali personalizzati è un altro aspetto chiave del CAM in odontoiatria. I file STL meccanici, generalmente utilizzati in contesti ingegneristici e industriali, rappresentano spesso oggetti con forme geometriche standardizzate. Al contrario, i file STL dentali personalizzati rappresentano strutture anatomiche complesse e specifiche del paziente che richiedono un livello di precisione superiore. I file dentali devono tenere conto dei contorni unici e delle variazioni dell'anatomia orale individuale dei pazienti, necessitando di tolleranze di fabbricazione più raffinate e accurate.

In sostanza, i processi CAM nella tecnologia dentale sono un delicato equilibrio tra la precisione digitale dei design CAD e le realtà fisiche delle capacità dei materiali e delle macchine. L'applicazione giudiziosa delle tolleranze di fabbricazione in diverse fasi del processo di produzione garantisce che i prodotti dentali finali non solo soddisfino i requisiti estetici e funzionali, ma si conformino anche alle esigenze anatomiche uniche dei singoli pazienti.

Conclusione: Precisione nell'Odontoiatria Analogica vs Digitale

Esplorare la precisione e la tolleranza nei regni dell'odontoiatria analogica e digitale rivela un paesaggio sfumato. L'odontoiatria digitale, con il suo affidamento sugli algoritmi, sui processi CAD/CAM e sull'analisi sofisticata dei dati, offre un livello di precisione misurato in micron che prima sarebbe stato inattuabile con i metodi analogici. L'approccio digitale fornisce 'dati certi' - precisi, misurabili e replicabili - garantendo coerenza e prevedibilità nella produzione dentale.

Al contrario, le tecniche analogiche, pur ricche di artigianato ed esperienza, mancano di questa esattezza. La natura soggettiva delle abilità e del giudizio umano nei metodi analogici introduce una variabilità che è intrinsecamente meno precisa rispetto all'approccio digitale. La capacità dell'odontoiatria digitale di misurare e controllare con precisione ogni aspetto del processo di produzione, dalle scansioni iniziali al prodotto finale, sottolinea la sua superiorità in termini di precisione.

In conclusione, mentre i metodi analogici hanno i loro meriti, è chiaro che l'odontoiatria digitale spicca per la sua capacità di raggiungere e mantenere un livello di precisione superiore. Questa precisione non è solo teorica, ma è praticamente significativa, influenzando la qualità delle cure dentali e i risultati per i pazienti.
